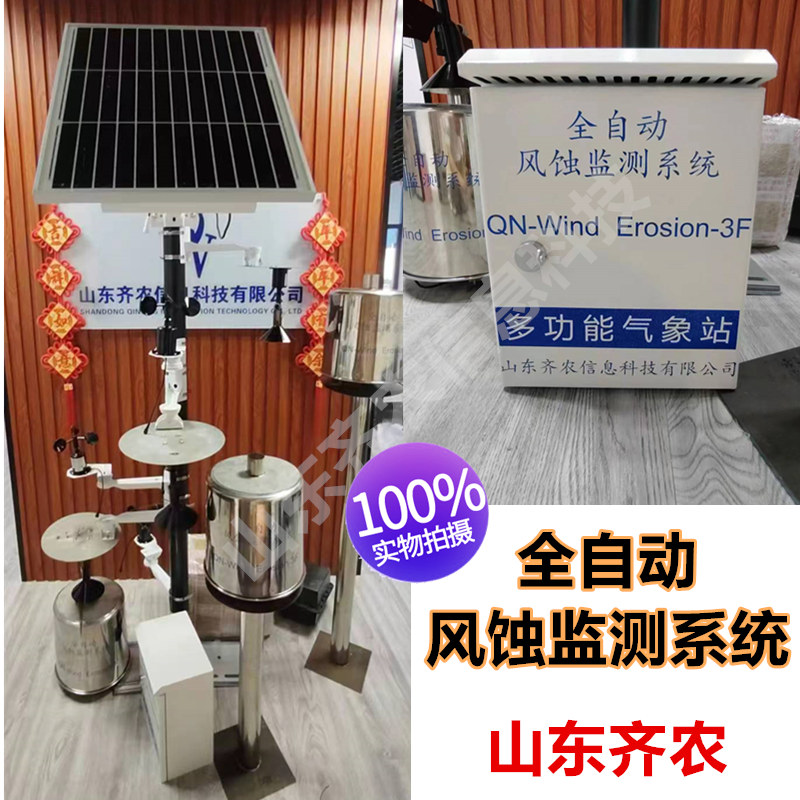

qn-wind erosion全自动风蚀监测系统是由立柱、太阳能供电系统、风蚀监测主机、风蚀监测自动采集系统、风蚀监测自动称重系统、风速传感器、风蚀监测系统云平台等等组成。
全自动风蚀监测系统
型号：qn-wind erosion-xf （x代表监测层数）
一、背景：
风蚀，即风的侵蚀作用，指在下地表物质被侵蚀、磨蚀并被带走的过程。干燥的土壤和地表上空相对稳定的是发生严重风蚀的主要条件。
风速是风蚀的启动力，风速增加时，风向上抬起土壤的力和拖曳力也相应增加，引起大颗粒侵蚀，同时搬运能力也相应增加。如果在农田地表没有或很少保护的情况下，大风可以在短时间内搬运走大量的土壤。
取决于风的侵蚀力，风的土壤搬运量大约与的平方成正比。一般情况下，表面越粗糙风蚀越轻，但极细微颗粒的光滑表面能够经受相当高的风速而不被侵蚀。风蚀使土壤颗粒在空间上重新分布和分选，深刻地影响人类的生产和生活环境。
在风蚀区，恶劣的自然环境让科研人员倍受煎熬，qn-wind erosion全自动风蚀监测系统应运而生，由山东齐农信息科技有限公司自主研发。
二、系统组成：

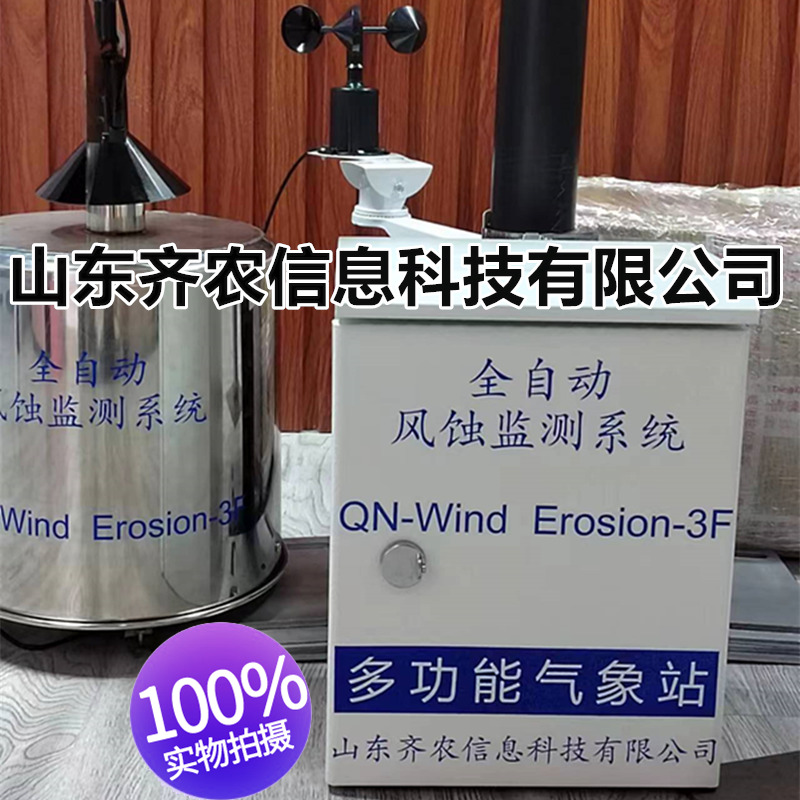

qn-wind erosion全自动风蚀监测系统是由立柱、太阳能供电系统、风蚀监测主机、风蚀监测自动采集系统、风蚀监测自动称重系统、风速传感器、风蚀监测系统云平台等等组成。
三、技术参数：
风蚀监测自动称重系统：
选用 304 不锈钢材质制成，耐腐蚀，不起锈，外观精美，保证传感器使用寿命。
应用压力式测量原理，通过高精度的称重原理测量风蚀量的重量变化，测量精准，数据科学。
采用底部出线的接线方式，减少明线，避免线路故障，安装方便，操作简单。
双层防护的设计结构，独特的双层不锈钢设计，可以有效隔离外界风雨干扰，使测量 结果更加精准。
适应能力强，在大风和降雨气候条件下能正常观测，不失准确度，抗电磁干扰，即使 停电后再通电，输出数据依然正确。
数字化传感器，无温漂、时漂，性能长期稳定。
宽直流供电 10-30vdc
测量精度0.1g
量程6kg
响应时间 ＜1s
输出类型 标准 modbus-rtu 协议 485 信号输出
防护等级 ip66
工作温度 -40～85℃
工作湿度 0～100%rh
存储温度 -40～125℃
存储湿度 ＜80%（无凝结）
风蚀监测自动采集系统：
集沙口径20mm✖50mm
量程：8 个指示方向 ，同时记录采集方向数据。
设计有挡雨板、通沙道、防雨圈、护风伞等装置，为自动采集保驾护航。
采用高性能进口轴承，转动阻力小，测量精确。
外壳机械强度大，硬度高，耐腐蚀、不生锈可长期使用于室外。
设备结构及重量经过精心设计及分配，转动惯量小，响应灵敏，真正的随风旋转采集风沙。
标准 modbus-rtu 通信协议，接入方便
直流供电（默认） 10~30v dc
功耗 0.15w
变送器电路工作温度 -40℃~ 60℃，0%rh~80%rh
通信接口 485 通讯（modbus）协议
动态响应速度 ≤0.5s

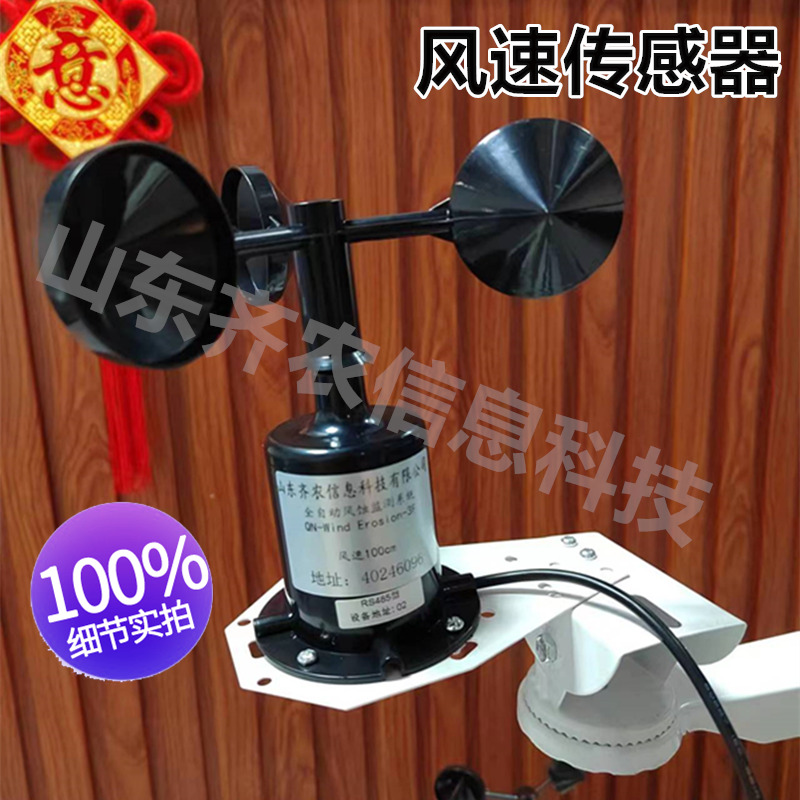

风速传感器：
量程：0-70m/s，分辨率 0.1m/s ，精度 ±（0.2 0.03v）m/s
直流供电（默认） 10~30v dc
功耗 ≤0.3w
变送器电路工作温度 -40℃~ 60℃，0%rh~80%rh
通信接口 485 通讯（modbus）协议
动态响应时间 ≤1s

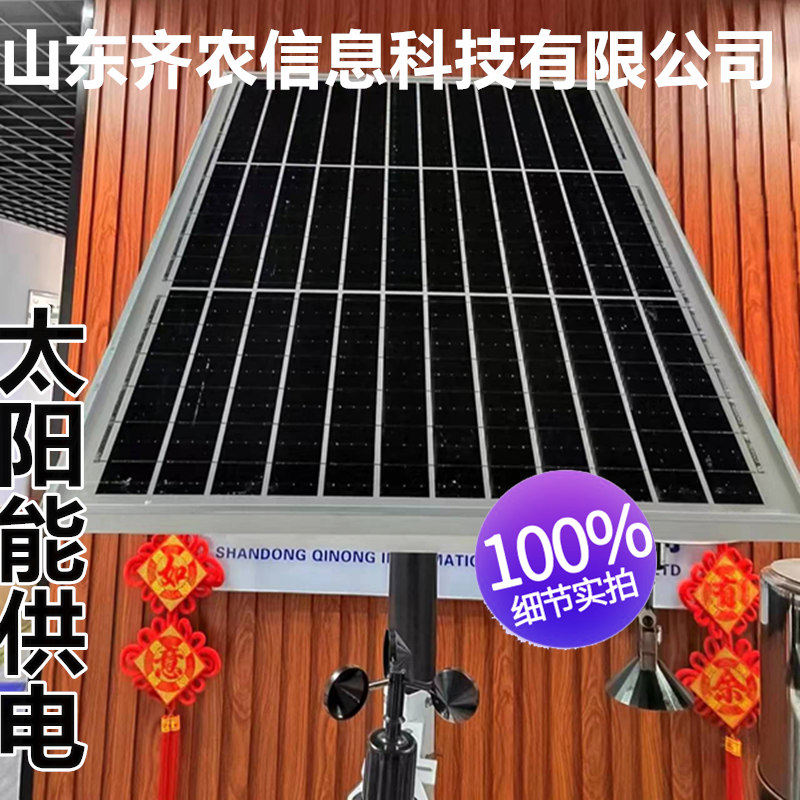

太阳能供电系统
太阳能板 60w；（含控制器及支架）
蓄电池 12v 38ah 足额
胶体电池免维护
工作温度：-40 摄氏度~ 70 摄氏度
带地埋箱带管

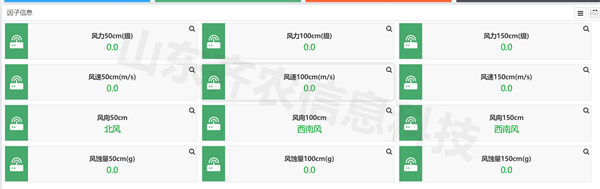

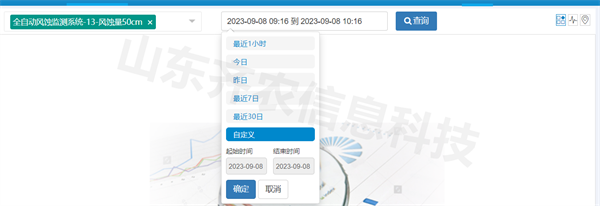

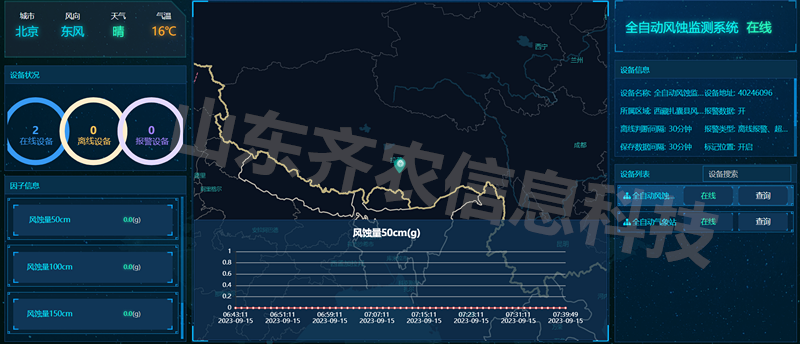

风蚀监测系统云平台展示
平台免费用，第一年免流量费，第二年开始每年100元流量费，也可以自己办理流量卡更换。
产品简介 ：
qn-wind erosion全自动风蚀监测系统是由立柱、太阳能供电系统、风蚀监测主机、风蚀监测自动采集系统、风蚀监测自动称重系统、风速传感器、风蚀监测系统云平台等等组成。
